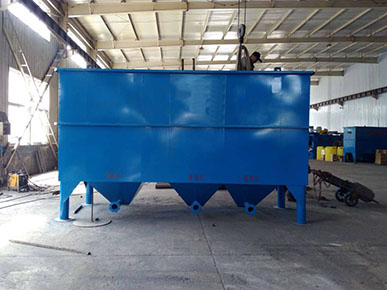

斜管沉淀器

斜管沉淀器是指在沉淀区内设有斜管的沉淀池。根据其相互运动方向分为逆(异)向流、同向流和逆向流三种不同分离方式。...

在线咨询

斜管沉淀器是指在沉淀区内设有斜管的沉淀池。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道(有时可利用蜂窝填料)分割成一系列浅层沉淀层,被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。根据其相互运动方向分为逆(异)向流、同向流和逆向流三种不同分离方式。每两块平行斜板间(或平行管内)相当于一个很浅的沉淀池。

一、工作原理

斜管沉淀器,是在泥渣悬浮层上方安装倾角60度的斜管组件,便原水中的悬浮物,固体物或经投加混凝剂后形成的絮体矾花,在斜管底侧表面积聚成薄泥层,依靠重力作用滑回泥渣悬浮层,继而沉入集泥斗,由排泥管排入污泥池另行处理或综合利用,上清液逐渐上升至集水管逐渐排出、可直接排放或回用。

斜管沉淀器,是根据平流式沉淀池去除分数性颗粒的沉淀原理制作而成,通过在池内增加斜管,减少水力半径的同时,加大水池过水断面的湿周,因此水流在相同水平流速V时,可以极大的降低雷诺数Re,从而减少蓄流,促进沉淀,另外,加设斜管还可以使颗粒沉淀距离缩短,减少沉淀时间,提高沉淀效率。

 二、特点:

1、利用了层流原理,提高了沉淀池的处理能力;

2、缩短了颗粒沉降距离,从而缩短了沉淀时间;

3、增加了沉淀池的沉淀面积,从而提高了处理效率。这种类型沉淀池的过流率可达36m3/(m2.h),比一般沉淀池的处理能力高出7-10倍,是一种新型高效沉淀设备,并已定型用于生产实践。

4、去除率高,停留时间短,占地面积小

5、结构简单无易损件,经久耐用减少维修。

6、运行稳定,容易操作。

7、动力少,节约能源。

8、占地少,投资省,上马快,效率高。

9、填料是六角蜂窝状斜管填料,材质有聚丙烯,玻璃钢等。

10、斜管倾角一般60°,根据需要可制成50°,55°等。

11、当斜管长度为一米时,有效负荷按2~8m3/m2设计。

12、适应性强,抗冲击负荷大能适应不同水质的处理工艺。

三、安装使用

 1.斜管安装时应用胶液或电粘接等方法粘接固定,平行板斜板则用支持架固定,波形斜板用穿心螺杆固定。

2.安装时倾斜方向不应使水流直冲斜管(板)。

3.定期冲洗,合理管理,降低因生物膜疯长引起堵塞现象。

4.斜管(板)平面不得承受集中负荷。

5.不得在安装有斜管(板)区域内使用明火。

四、操作要点:

1、当设备安装完毕准备投运时,必须对设备(包括辅助设备)进行必要的清理,清除掉设备内部的任何杂物。

2、设备在进水时调节好所有进水手动阀门后,使每台设备进水水量均衡。

3、设备在运行后会有大量的污泥沉淀在设备下部,因此需要定期排泥。在排泥时打开排泥阀门,使污泥从排泥口排出。

4、每个斜管沉淀器需正常排泥在4-5分钟。

5、定期检查、清洗斜管,防止污泥堵塞滤管,影响沉淀效果,滤管应定期检查是否完好。

五、维护保养:

1、当设备注水停止时间过长,造成设备内水温下降,与进水水温相差过大时,容易形成由于水温差而引起的平流层的现象,造成不利于絮花下沉,从而影响出水水质。所以应尽量减少停机次数和停机时间。如出现上述情况时,可以将设备内的水通过排泥阀尽可能排出去一些,这样,造成平流层的现象会很快消失。

2、平台上应设有自来水管,并备有一定长度的胶皮软管,以保证对设备沉淀区斜管进行经常性的冲洗,防止斜管粘泥过多而影响沉淀效果及斜管的使用寿命。

3、设备应按正常负荷运行,当设备超负荷运行时,会影响出水水质。应保证设备在额定范围内运行。

4、当沉淀区斜管使用年限过长而影响沉淀效果时,应及时通知原生产厂家,按原定型规格更新处理,以保证斜管沉淀池的长期正常运转。

六、材质

设备为钢结构树脂防腐设备,采用玻璃钢或PP蜂窝斜管填料,倾角为60度,斜长1米(长度根据设备尺寸决定),内切圆直径25毫米~80毫米,以达到zui佳沉淀效果。斜管沉淀器共有5种规格可供用户选择,也可根据原废水试验数据来设计不同流量的斜管沉淀器,使用时一般都要投加凝聚剂。

七、用途

斜管沉淀净水器可以作为气浮法,生化法等净水工艺的配套设备,也可以单级处理多种污水。例如:

1、电镀废水中含多种金属离子的混合水,铬、铜、铁、等去除率到达90%以上一般电镀废水经处理后都要以到达排放标准。

2、煤矿造矿废水可使浊度500~1500毫克/升降至5毫克/升。

3、印染、漂染等废水色度去除率70~90%,CODcr去除率50~70%。

4、皮革、食品等行业废水大量有机质的去除CODcr去除率50~80%。

5、化工废水的CODcr去除率60~70%,色度去除率60~90%,悬浮物达到排放标准。
